Schema de baza LM 317.
Date tehnice.
Tensiune maxima de intrare +40V
Tensiune reglabila de iesire intre 1,2V si 37V
Curent maxim debitat 1,5A
Schema modificata pentru un curent mare de iesire.
Pentru curent mai mare se mai poate pune in paralel inca unul sau mai multe tranzistoare cu conditia de a monta in serie cu emitorul o rezistenta de putere de 0,5 ohmi.
Montaj practic.
Din pacate nu am facut poze pas cu pas in timpul constructiei si am pierdut si schema si cablajul din calculator.

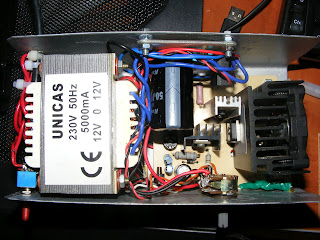

Montajul cu un tranzistor final aproape finalizat si cel cu trei tranzistoare nefinalizat din lipsa de piese.
